设备简介

   球磨机对物料的粉碎作用主要是研磨体对物料的碰击与研磨，用间歇式球磨机粉磨物料时，在开始不久粗颗粒的含量迅速减少，物料粉磨的速度很快，随着粉磨过程的进行，粉磨速度逐渐减慢下来，以后则越来越慢。产生这种现象的原因是颗粒越细，颗粒上的微裂纹等缺陷越少，不易形成应力集中，颗粒越难粉碎。如何选择一套理想的球磨工艺，是提高球磨效率，减少球磨能耗的关键所在。

工艺介绍

   球磨机由给料部、出料部、回转部、传动部(减速机，小传动齿轮，电机，电控)等主要部分组成。球磨机主机包括筒体，筒体内镶有用耐磨材料制成的衬，有承载筒体并维系其旋转的轴承，还要有驱动部分，如电动机，和传动齿轮，皮带轮，三角带等。

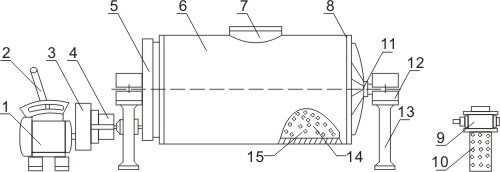

1-电机  2-离合器  3-减速器  4-摩擦离合器  5-大齿轮  6-筒身  7-加料口  8-端盖9-旋塞阀  10-卸料管  11-主轴头  12-轴承座  13-机座  14-衬板  15-研磨    研磨体运动状态介绍

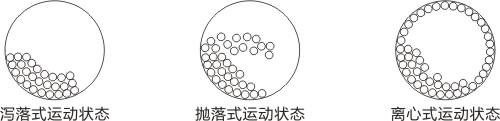

   球磨机一般以固定转速运行，筒体的转速是由皮带轮或齿轮减速机构决定的。球磨机的转速直接影响到钢球和物料的运动状况及物料的研磨过程，在不同的转速下，筒体内的钢球和物料的运动状态如下图所示：

  (1) 泻落式运动状态：当球磨机转速较低时，全部研磨体可以看成是一个松散的“团块”，“团块”的界面随着筒体的转动而沿着转动方向不断向上偏斜，形成斜坡。当斜坡的倾斜角到达研磨体的自然休止角时，研磨体在重力等作用下将沿斜坡滚下，形成泻落式运动，如下图所示。在泻落式运动中，物料主要在研磨体相对运动产生的碰击和研磨作用下而被粉碎。

   (2) 抛落式运动状态：当球磨机转速较高时，研磨体随筒体上升致一定高度后，象抛射体一样抛落下来，在抛落式运动状态下，物料主要是在研磨体抛落时的碰击作用以及部分的研磨作用下被粉碎。

   (3) 离心式运动状态：当筒体转速过高时，由于离心力的作用，研磨体“贴附”在筒体内壁上与筒体一道做旋转运动而不再抛落，在离心式运动中，研磨体不再对物料产生碰击和研磨作用，物料则不会被粉碎。

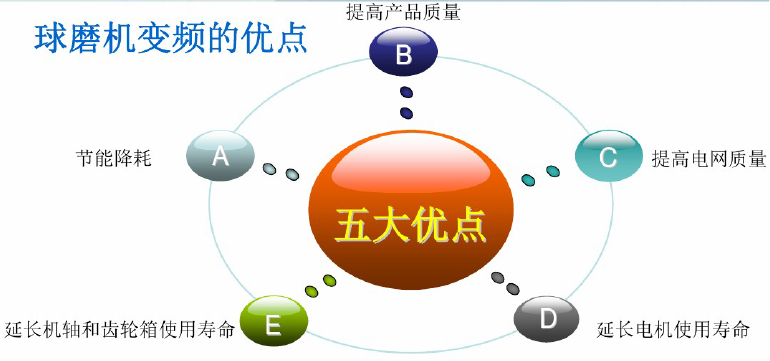

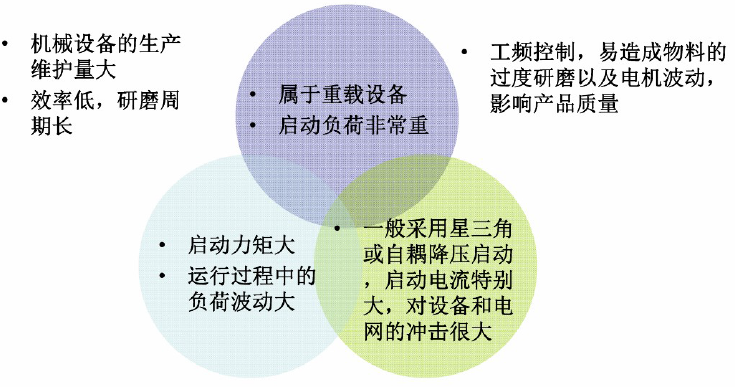

工变频优缺点对比

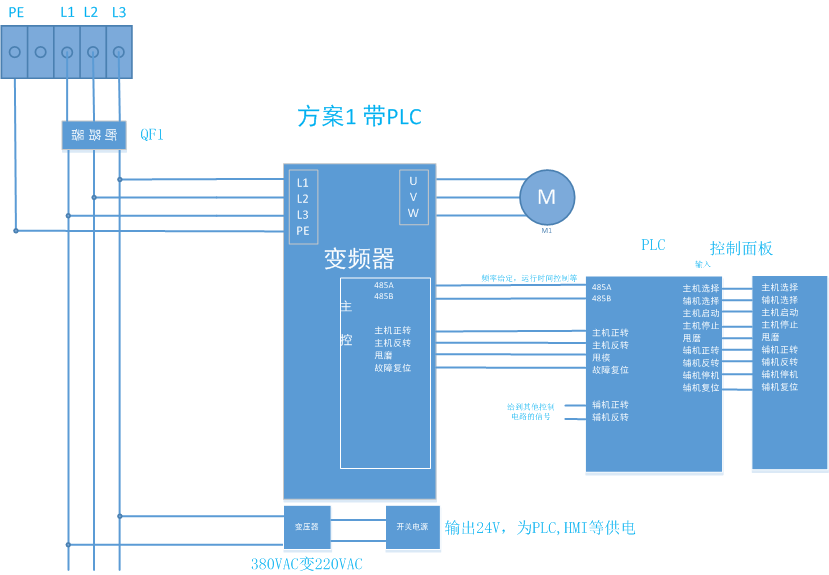

 系统方案
