设备简介

   地坪研磨机是集快速密封固化剂地坪、硬化地坪、环氧地坪处理、石材翻新、混凝土整平、打磨、抛光等不同工艺于一体的多功能机器设备，主要由以下几部分组成：

   （1）机架：机架扶手、机架把手、抬杆等；

   （2）操作台：控制面板、启停按钮、运行指示灯；

   （3）全铝合金传动齿轮箱：磨盘、磨片、配重，根据磨头类型可分为双向四磨头、行星三磨头、双向二磨头，可通过变频器进行无极调速，满足不同硬度的研磨要求；

   （4）三相异步电动机；

   （5）电控箱：变频器、散热风扇；

   （6）水箱：水磨机配置。

   根据基面情况可选择打磨方式，如干磨或水磨，采用干磨要确保机器水箱内无用水残留（有的干磨机型不配置水箱），且配置工业吸尘器；采用水磨时，应先将水箱内注入干净的施工用水，但请勿注入太满，防止溢出。

工艺要求

   地坪研磨机通过电机带动磨盘的转动，再结合机器自身的重力，来驱使磨片对地面进行研磨，以达到地面抛光平整的目的。传统的调速方式采用齿轮变速，操作复杂，不能灵活调速。采用变频调速技术，操作简单，速度稳定，更好的满足粗磨、精磨的要求。

   （1）调速范围宽，稳速精度高；

   （2）低频力矩大；

   （3）过载能力强；

   （4）电压适应性好，防护等级高，抗震性好。

应用方案

   本方案采用G1系列矢量型通用变频器，结合客户现场的实际使用情况，变频器选型上放大一档，即11kW电动机配置15kW变频器。

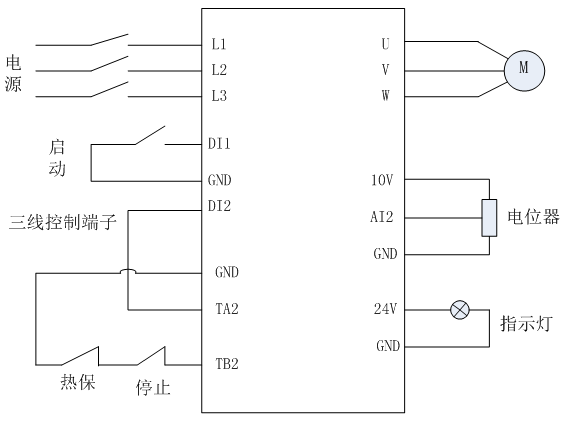

   系统接线图如下：

   （1）外部端子启停，三线模式控制，增加“急停”按钮；    （2）外接电位器调速：电位器可引到操作台上，方便客户随时调整速度；

   （3）变频器24V电源提供运行指示灯和电柜散热风扇电源，简化布线；

   （4）电动机过载保护；
