工作原理

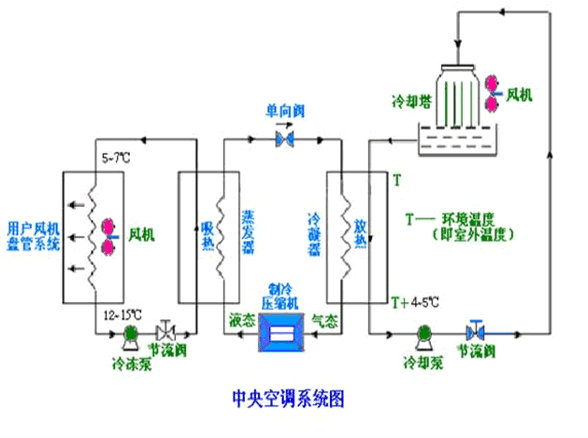

      完整的中央空调系统包括主机部分和辅机部分，具体组成包括：

      主机部分：中央空调核心，压缩机系统，常见有螺杆式和离心式；

      辅机部分：冷冻水循环系统、冷却水循环系统、冷却水塔系统、空气处理系统和新风处理系统；

      (1) 冷冻水循环系统

      由冷冻水泵和冷冻水管道组成。通过制冷机组降温的冷冻水经由冷冻水泵加压送入冷冻水管道，在各房间内进行热交流，带走房间热量，使房间温度下降，从制冷机组流出的冷冻水称为“出水”，流经所有房间后进入制冷机组的冷冻水称为“回水”。

      (2)冷却水循环系统

      由冷却水泵，冷却水管道及冷却塔组成，制冷机组进行热交换使水温冷却的同时，必将释放大量的热量；该热量被冷却水吸收，使冷却水温度升高。冷却泵将升了温的冷却水压入冷却塔，使之在冷却塔与大气进行热交换，然后再将降了温的冷却水，送回到冷却机组。如此不断循环，带走了冷冻机组释放的热量。流进冷冻机组的冷却水称为“进水”，从冷冻机组流回冷却塔的冷却水称为“回水”。

      常见的中央空调变频系统以辅机系统的变频控制为主，下面将简单介绍冷冻水系统变频控制、冷却水系统变频控制。

系统方案

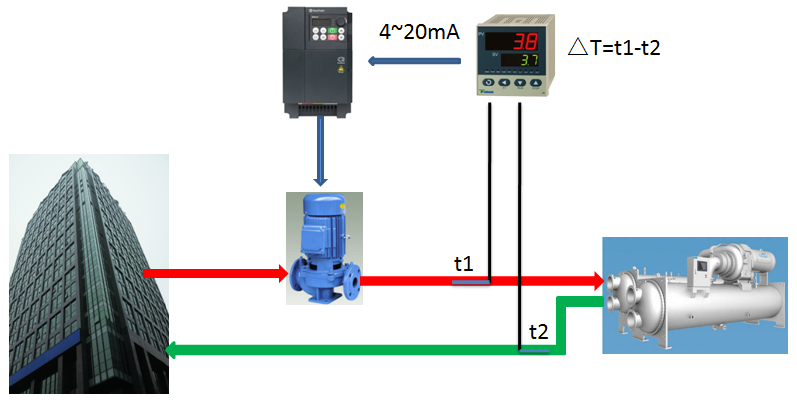

      (1) 对于冷冻水系统，出水温度取决于蒸发器的设定值，回水温度取决于蒸发器接受的热量，中央空调冷冻水出水温度与回水温度设计温差为5℃（例如出水7℃，回水12℃）。现采用在蒸发器的出水管和回水管路上安装温度传感器，并与PID温差调节器和变频器组成闭环控制系统，通过对温差的控制，实现冷冻水泵的转速调节，以适应主机负荷的变化。

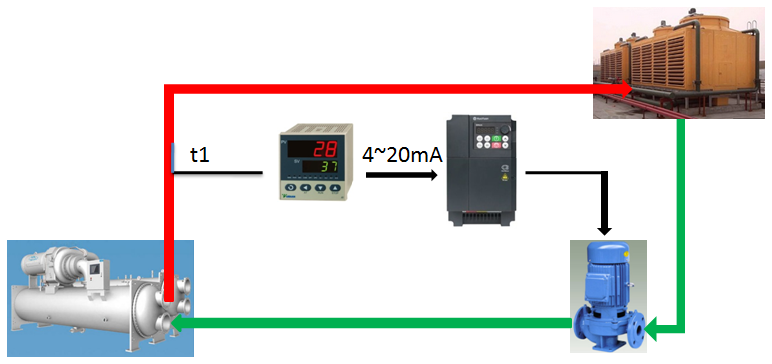

      (2) 对于冷却水系统，由于低温冷却水温度取决于冷却塔的工况，我们只需要控制高温冷却水（冷凝器回水）的温度，即可控制温差。现采用温度传感器、PID温差调节器和变频器组成闭环控制系统，通过对冷凝器的回水温度（t1≤37℃）进行控制，实现冷却水泵的转速调节。

方案特点

   (1) 本方案也可通过变频器自身PID功能来代替外置PID温差调节器的作用；

   (2) 采用变频控制后，按需要设定温度，使水泵储备容量随主机负荷变化而自动调节水流量，在满足使用要求下达到最大限度的节能；

   (3) 由于降速运行和软启动，减少了系统振动、噪音和磨损，延长了电机维护周期和使用寿命，并减少了对于电网的冲击；

   (4) 变频器的各种保护功能，使系统的运转速率和安全性能大大提高；

   (5) 可拓展“工、变频”电路，以保证在变频故障或检修时，系统的持续运行。
