HD242 开环步进驱动器

HD242步进驱动器，基于32 位 DSP 处理芯片的平台，采用内部 PID 电流控制算法设计，具有优异的性能表现。内置微细分技术使得步进驱动器具有低噪音、低振动、低发热和高速大力矩输出的特点，能够很好的适应于步进电机的大部分运用场合。 HD242可通过拨码开关选择运行电流和细分，有 16 种细分、8 种电流选择，具有过压，欠压，过电流流保护，其输入输出控制信号均采用光电隔离。
产品特性

<h3 style="margin-left:54.2500pt;text-indent:0.0000pt;">

</h3>



<table class="MsoNormalTable" border="1" cellspacing="0" style="border-collapse:collapse;border:none;width:100%;height:100%;" cellpadding="1">
<tbody>
<tr>
<td width="131" valign="top" style="border:1.0000pt solid #000000;">

供电电源





</td>
<td width="371" valign="top" style="border:1.0000pt solid #000000;">

DC 24 - 48V

</td>
</tr>
<tr>
<td width="131" valign="top" style="border:1.0000pt solid #000000;">

输出电流





</td>
<td width="371" valign="top" style="border:1.0000pt solid #000000;">

最大 2.2 安培（峰值）

</td>
</tr>
<tr>
<td width="131" valign="top" style="border:1.0000pt solid #000000;">

电流控制





</td>
<td width="371" valign="top" style="border:1.0000pt solid #000000;">

PID 电流控制算法

</td>
</tr>
<tr>
<td width="131" valign="top" style="border:1.0000pt solid #000000;">

细分设置





</td>
<td width="371" valign="top" style="border:1.0000pt solid #000000;">

拨码开关设定，16 种选择

</td>
</tr>
<tr>
<td width="131" valign="top" style="border:1.0000pt solid #000000;">

速度范围





</td>
<td width="371" valign="top" style="border:1.0000pt solid #000000;">

选配合适的步进电机，最高可达 3000rpm

</td>
</tr>
<tr>
<td width="131" valign="top" style="border:1.0000pt solid #000000;">

共振抑制





</td>
<td width="371" valign="top" style="border:1.0000pt solid #000000;">

自动计算共振点，抑制中频振动

</td>
</tr>
<tr>
<td width="131" valign="top" style="border:1.0000pt solid #000000;">

参数自适应





</td>
<td width="371" valign="top" style="border:1.0000pt solid #000000;">

驱动器初始化自动检测电机参数、优化控制性能

</td>
</tr>
<tr>
<td width="131" valign="top" style="border:1.0000pt solid #000000;">

脉冲模式





</td>
<td width="371" valign="top" style="border:1.0000pt solid #000000;">

支持脉冲&方向，CW/CCW 双脉冲

</td>
</tr>
<tr>
<td width="131" valign="top" style="border:1.0000pt solid #000000;">

脉冲滤波





</td>
<td width="371" valign="top" style="border:1.0000pt solid #000000;">

2MHz 数字信号滤波器

</td>
</tr>
<tr>
<td width="131" valign="top" style="border:1.0000pt solid #000000;">

空闲电流





</td>
<td width="371" valign="top" style="border:1.0000pt solid #000000;">

在电机停止运行后电流自动减半

</td>
</tr>
</tbody>
</table>
咨询详情

产品特点

供电电源	DC 24 - 48V
输出电流	最大 2.2 安培（峰值）
电流控制	PID 电流控制算法
细分设置	拨码开关设定，16 种选择
速度范围	选配合适的步进电机，最高可达 3000rpm
共振抑制	自动计算共振点，抑制中频振动
参数自适应	驱动器初始化自动检测电机参数、优化控制性能
脉冲模式	支持脉冲&方向，CW/CCW 双脉冲
脉冲滤波	2MHz 数字信号滤波器
空闲电流	在电机停止运行后电流自动减半

安装尺寸

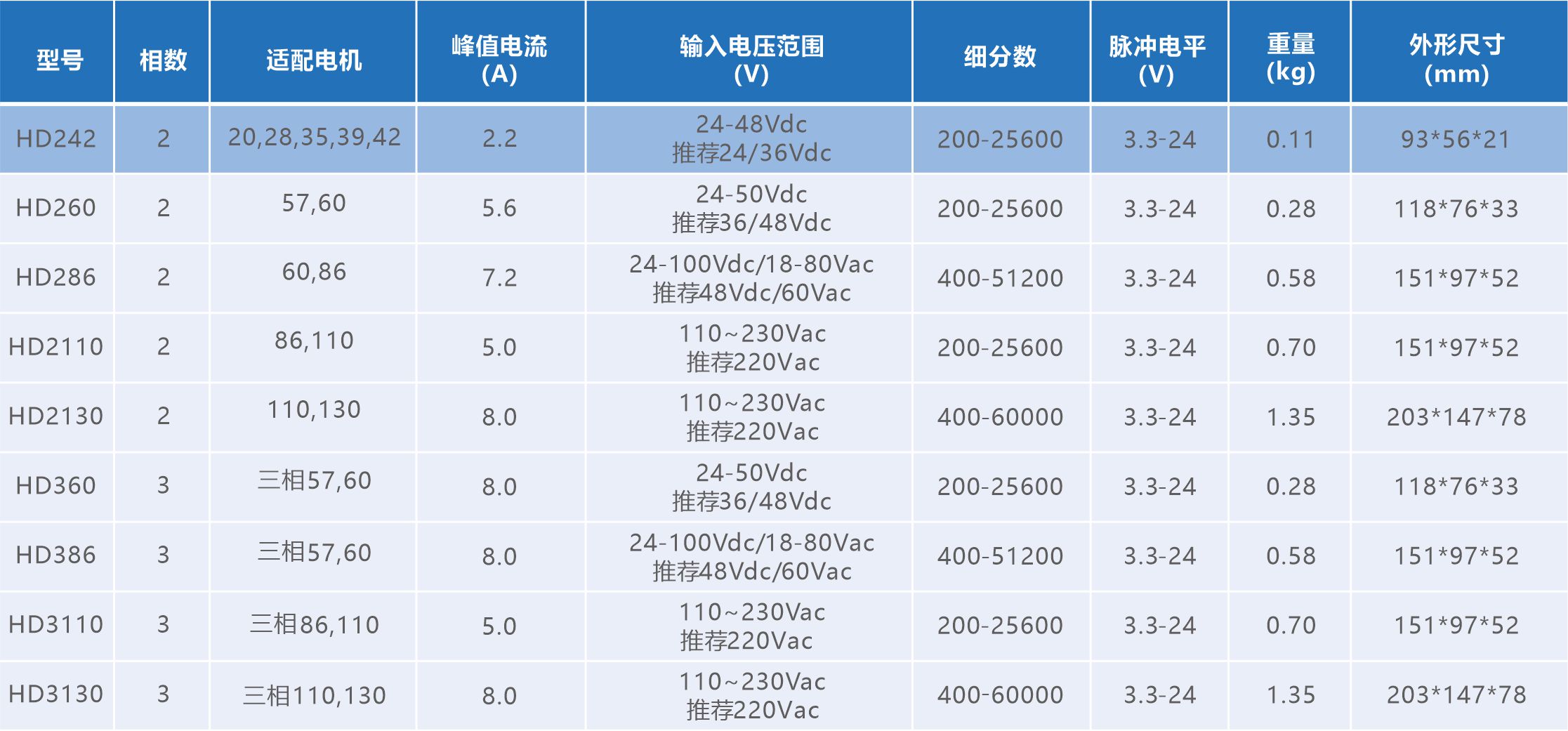

规格参数

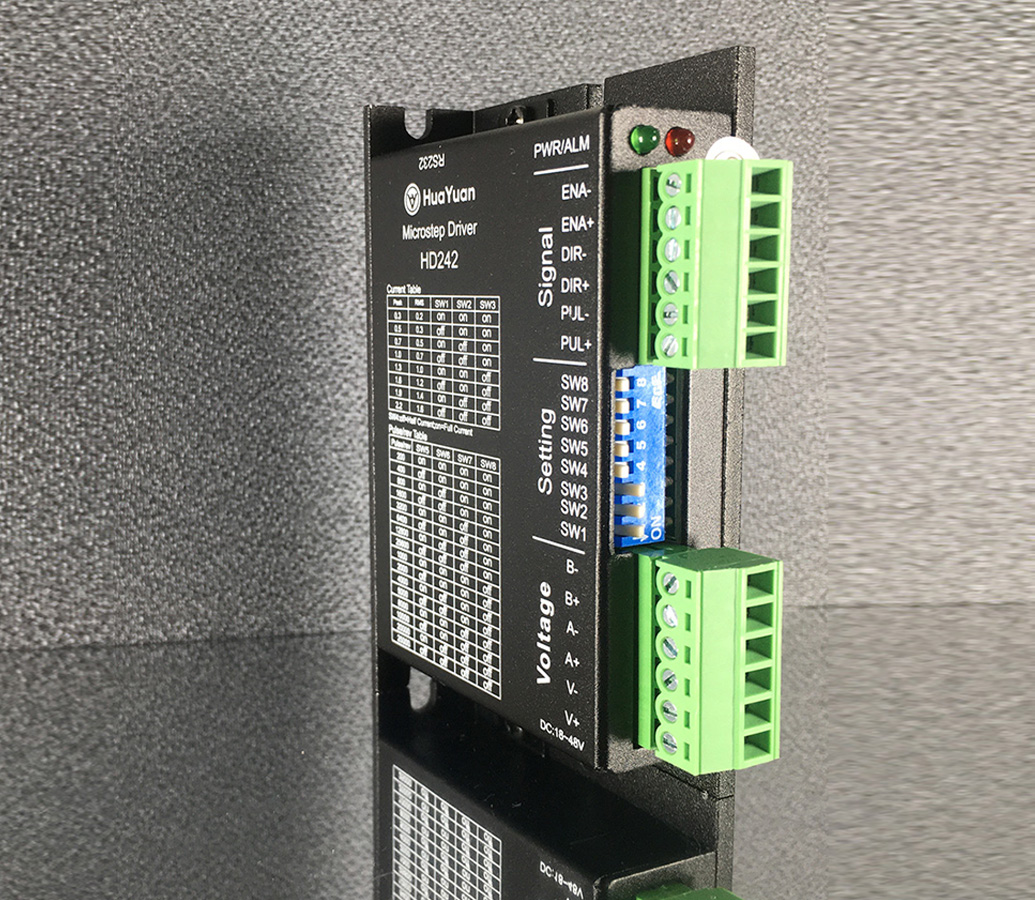

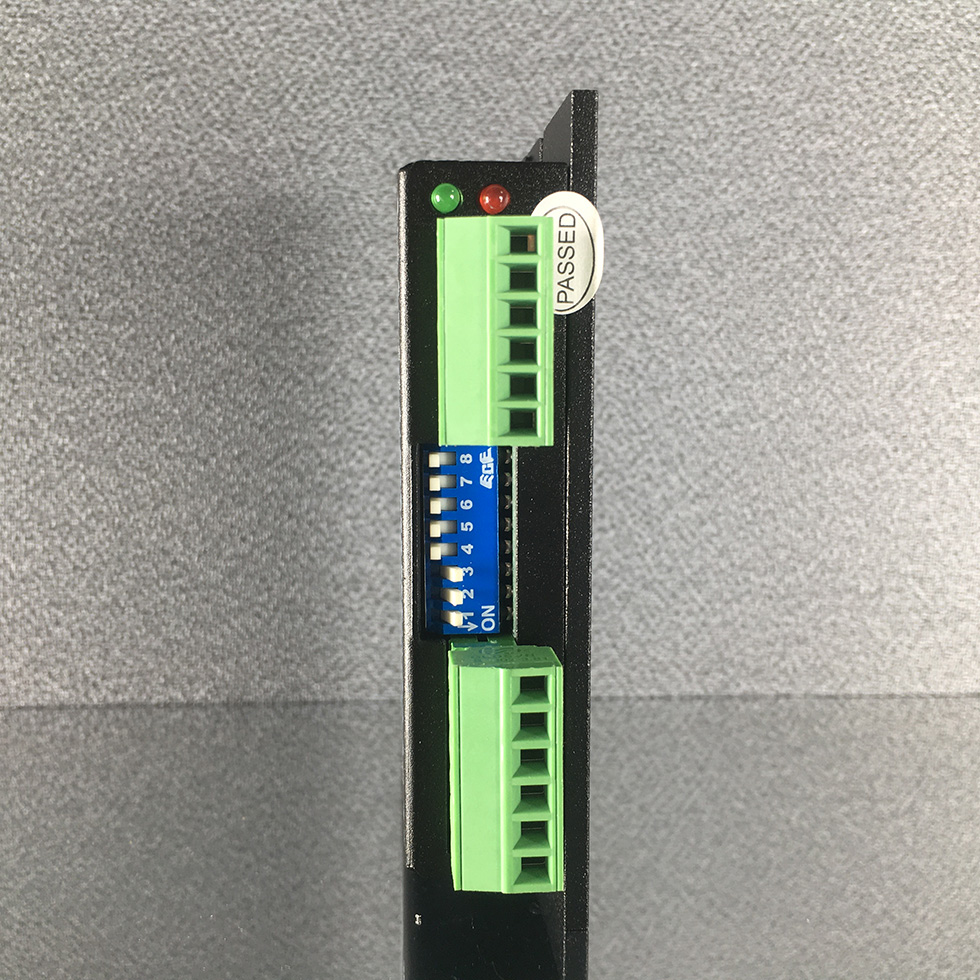

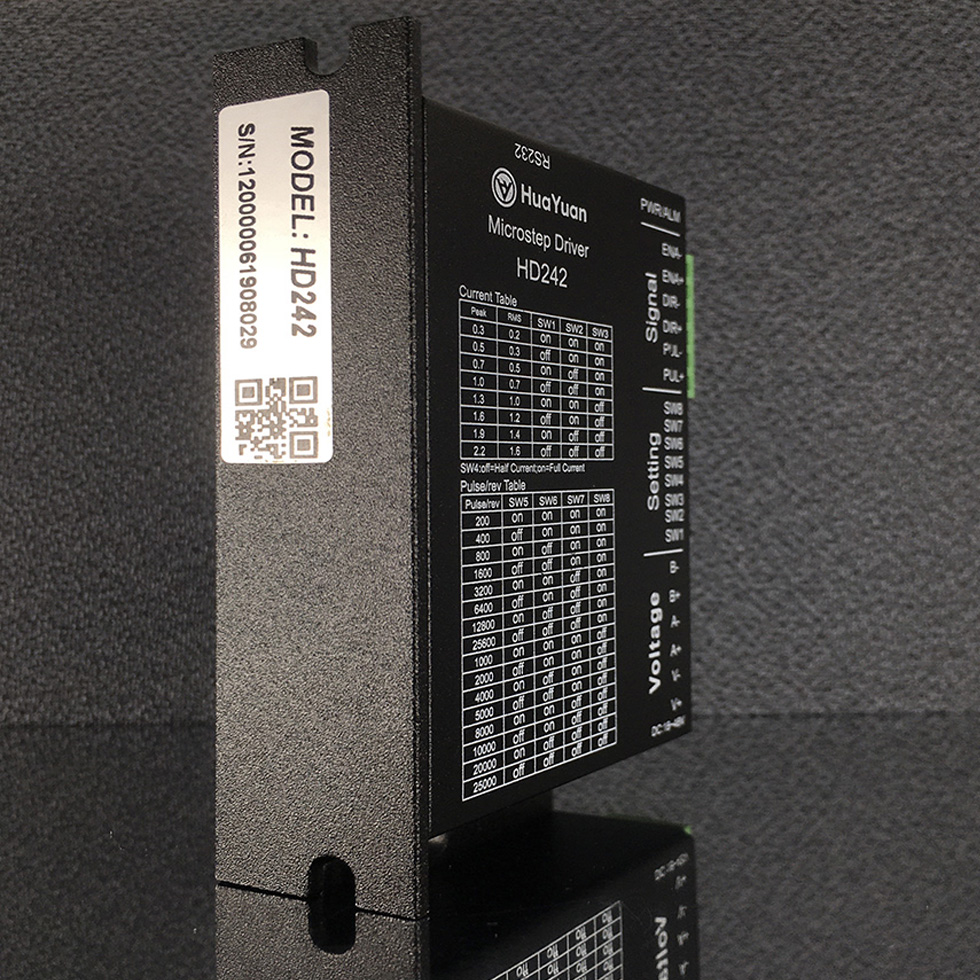

产品详情图
资料下载
- HD242产品使用说明书
典型应用
- 木工
- 机械手
- 机床
- 光伏
- 纺织
- 电子
木工

机械手

机床

光伏

纺织

电子
