立式车床应用方案

设备简介

   车床可分卧式车床和立式车床,其最大的区别在于主轴:

   (1) 立式车床的主轴是直立的,卧式车床的主轴是横卧的;

   (2) 立式车床工作时工件的重量是直接加到工作台上,工作台又把重量分散到床身上,因此立式车床的承重量大,刚性好,适合加工中大型的工件,比如盘类,轮毂,齿轮坯等;

   (3) 卧式车床的工件夹在卡盘上,将负荷传递给主轴,由前后两副主轴轴承来承担,所以承载能力较小,刚性也较差。但卧式车床观察和操作都很方便,所以适合加工中小型轮盘,和轴类零件。

   数控立式机床的主轴设计采用短粗型结构,将主轴分为三个部分,即工作部分、传动部分和径向固定部分,在主轴的设计过程中,为了保证力矩的有效传递,一般将工作部分放在最上面,传动部分在中间,径向固定部分在最低端,结构如图所示:


    立式机床主轴传动部分与卧式机床基本类似,普遍采用三相交流电动机,拖动主轴旋转来带动工件,以完成加工过程。

系统方案:

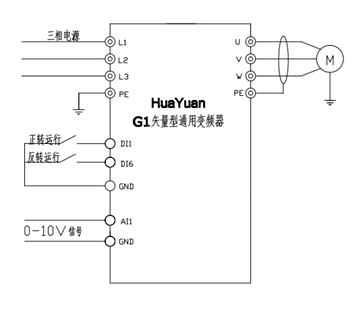

   本方案采用G1系列18.5kW矢量型通用变频器驱动车床主轴15kW电动机,V/F控制,模拟量(0 ~ 10V)给定频率,外部端子启停,故障信号输出。


方案特点

   (1) 满足数控车床高生产率、高切削量、高稳定性、高防护要求。

   (2) 采用V/f模式,动态响应快,稳速精度高。

   (3) 满足复杂、不规则形状零件的高深度和高强度切削要求,在0.5HZ~1HZ低频状况下,可以稳定保持150%的转矩输出。

   (4) 无需安装制动电阻,加减速时间设置2秒,死区时间设置为0,可实现无衔接式快速正反转运行。

   (5) 抗干扰性强,通过严格EMC综合测试,不会对系统造成任何干扰。

   (6) 稳速精度高,低速时速度变化率小,运行平滑。

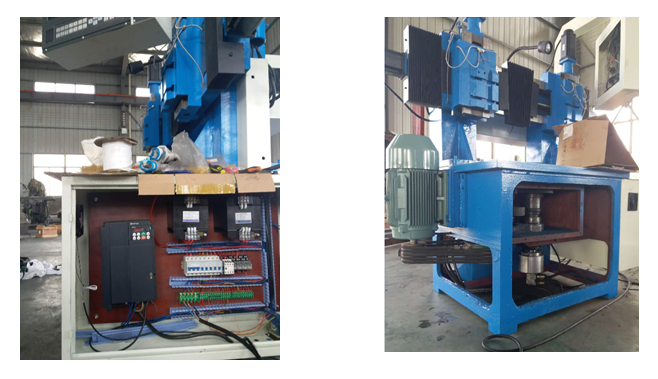

应用现场
