设备简介

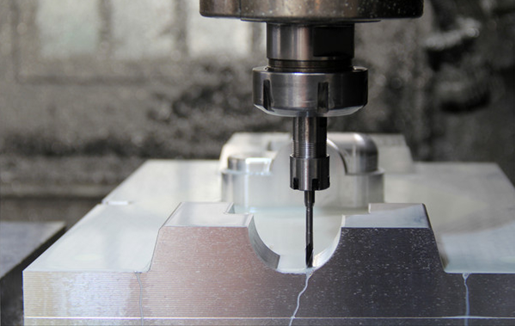

   雕铣机（CNC engraving and milling machine）既可以雕刻，也可以铣削，是一种高效高精的数控机床。雕铣机的适用范围比较广，广泛用于精密模具粗精加工一次完成，模具紫铜电极，铝件产品批量加工，鞋模制造，治具加工，钟表眼境行业等。

工艺要求

   (1) 高速电主轴最高转速一般在18000~90000 rpm，要求变频器频率范围300~1500Hz；

   (2) 低频时力矩大，高频时稳速精度高；

   (3) 模拟输入线性度高；

   (4) 噪音低、震动小，防护等级高

系统方案

   选择G1系列矢量型通用变频器，工作在高频输出模式，最大输出频率3200 Hz

   (1) 模拟量AI1（0-10 V）调速；

   (2) 外部端子启停控制；

   (3) 报警信号、零频运行信号输出；

   (4) 根据高速主轴独特的V/F曲线特性设置变频器参数

方案特点

   (1) 最高频率3200 Hz，满足雕铣机行业高频加工要求；

   (2) AI1模拟输入内部矫正功能，保证转速给定的线性度要求；

   (3) 加减速性能好，保证高速加工效率；

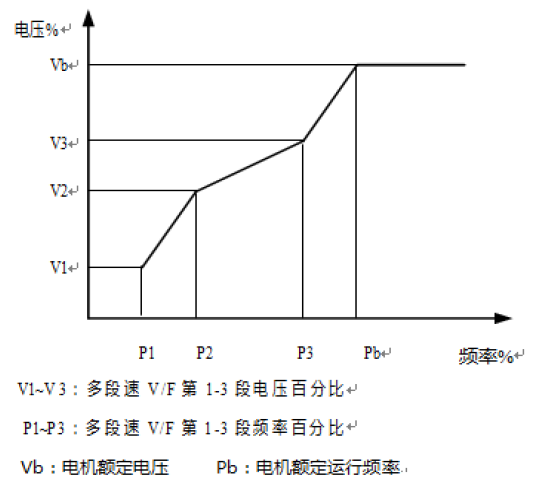

   (4) 多段可设定的V/F曲线，与高速主轴电机的压频曲线完美适应；

   (5) 特殊的三防漆工艺处理，风扇焊点打胶处理，选配防尘标签，保证在潮湿，多粉尘环境下产品的可靠性。
