冲床应用方案

工作原理

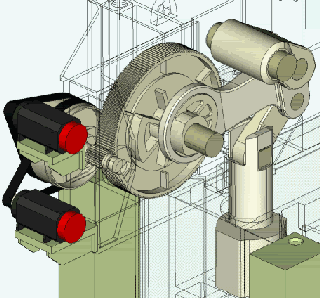

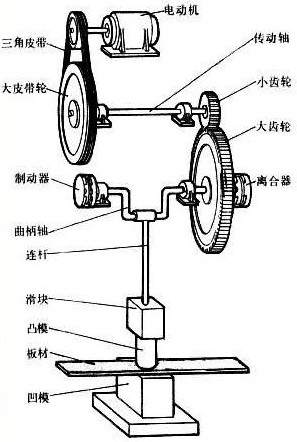

   冲床是将圆周运动转换为直线运动,由主电机出力,带动飞轮,经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转,来达到模具的直线运动。

工艺控制特点

   (1) 曲柄连杆“死点”问题:往复运动存在“上死点”和“下死点”;

   (2) 负载突变:越过“上死点”;越过“下死点”;接触工件;    (3) 偶尔需要低速运行;

   (4) 点动功能;

   (5) 冲床上升:拖动大惯性负载,电流会急剧上升;

   (6) 冲床下冲:电机处于发电状态,需要配置制动电阻。

系统方案

   (1) 根据电机功率,变频器选型上放大一至二档;

   (2) 控制相对简单,外端端子启停,模拟量调速;

   (3) 禁止反转;

   (4) 考虑到下冲和冲压时的能量回馈,需配置适当规格的制动单元和制动电阻。

方案特点

   (1) 低频力矩大,电流抑制能力强,系统运行稳定;

   (2) 瞬时过电流能力突出,抵抗冲压瞬间的负载冲击;

   (3) 多种运行保护功能。
